Beschreibung

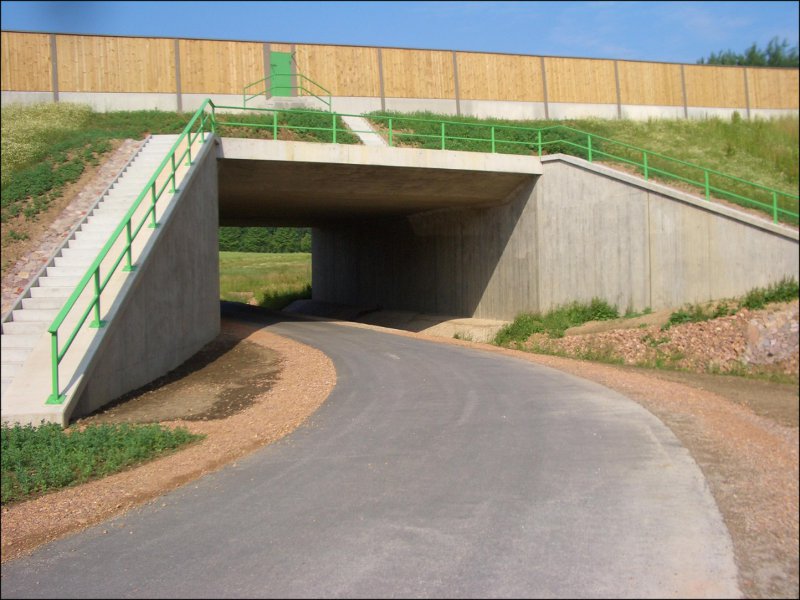

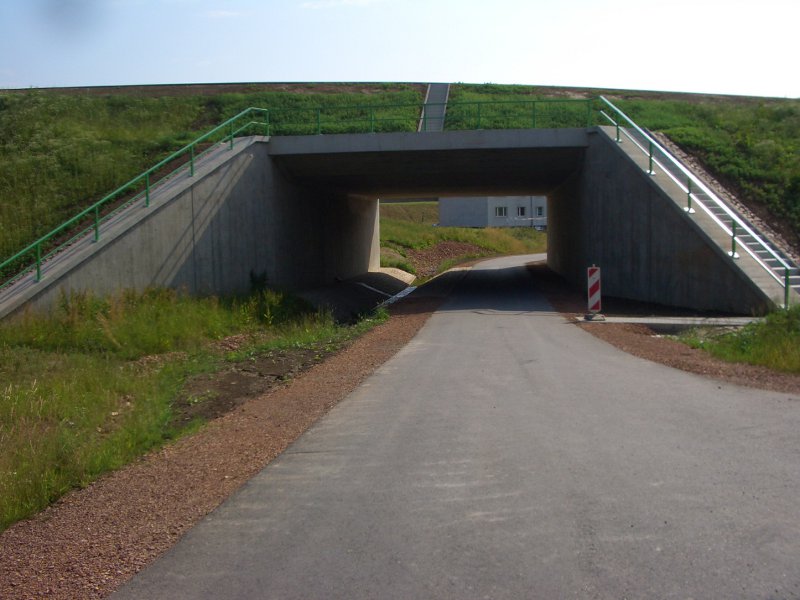

Im Zuge des 1. Bauabschnittes der Ortsumgehung Waldenburg wurde zur Überführung der B 180 über dem Roten Graben sowie den Badweg das Bauwerk 1 neu errichtet.

Im Bereich der Brücke ist die Bundesstraße in einem Kreisbogen mit R = 200 m trassiert. Der Kreuzungswinkel zwischen der B 180 und der neu herzustellenden Badstraße sowie dem umzuverlegenden Bach Roter Graben beträgt 100 gon.

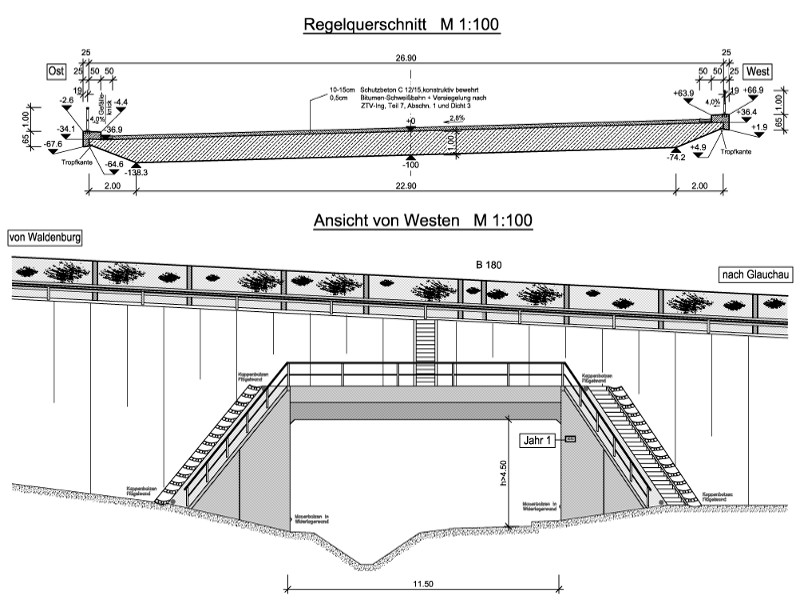

Die Fahrbahn der Bundesstraße mit einer Breite von 8,5 m befindet sich in einem Dammbereich, so dass das Bauwerk überschüttet wird. Die Gesamtbreite des Bauwerks zwischen den Geländern ist mit 26,9 m festgelegt und besitzt eine Brückenfläche von 336 m².

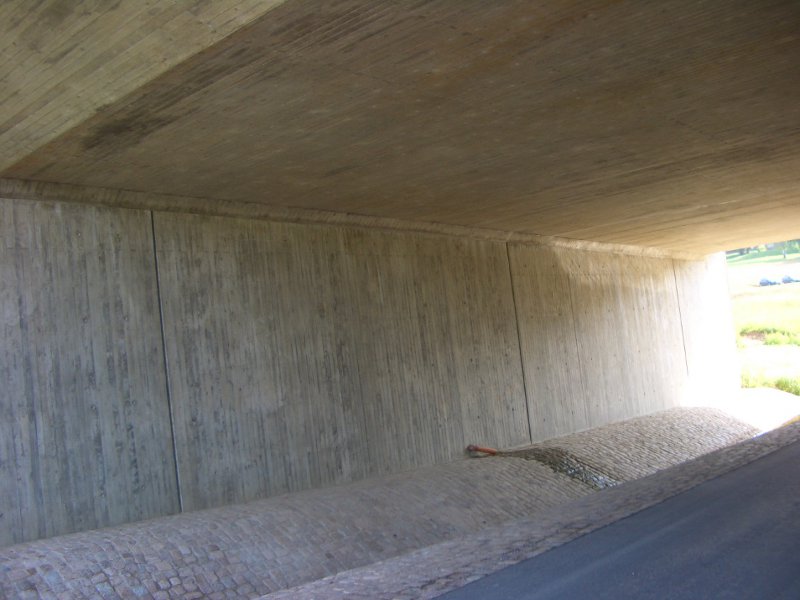

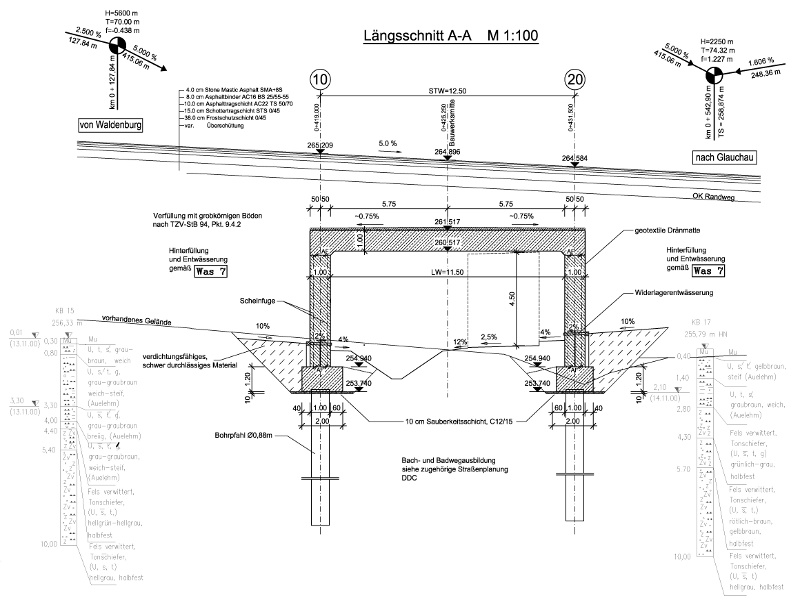

Die Einfeldkonstruktion als offenes Rahmenbauwerk ist mit einer Stahlbetonvollplatte ausgeführt. Die Konstruktionshöhe beträgt 1 m bei einer Überbaustützweite von 12,5 m und einer lichten Weite von 11,5 m.

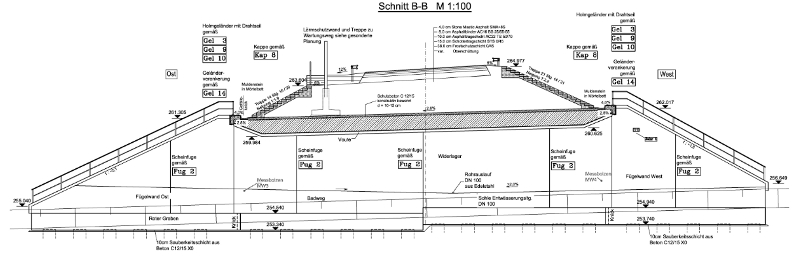

Beidseitig des Überbaus sind Kragarme mit einer Länge von 2 m angeordnet. Die Widerlager und die Schrägflügel sind auf Bohrpfählen mit einem Durchmesser von 1,2 m gegründet.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
