Beschreibung

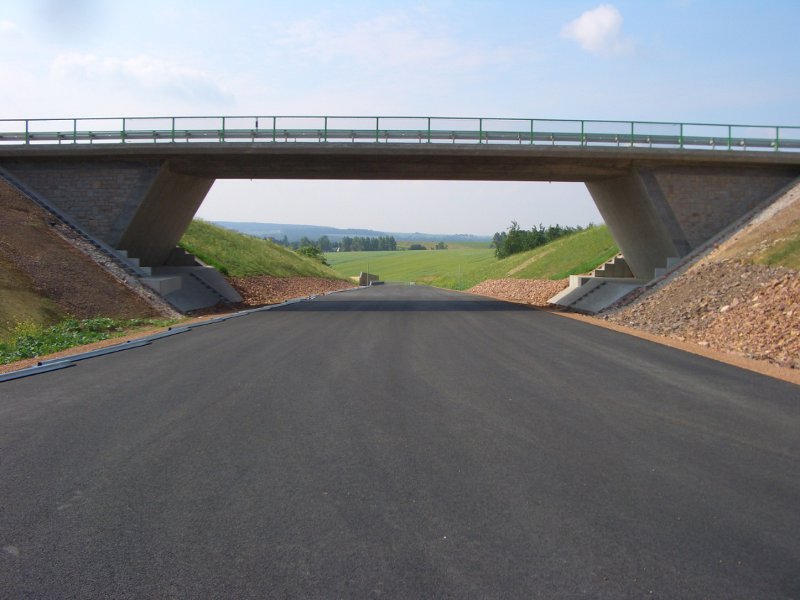

Im Zuge des 1. Bauabschnittes der Ortsumgehung Waldenburg wurde zur Überführung der B 180 alt über die B 180 neu das Bauwerk 3 neu errichtet.

Im Bereich der Brücke liegen die bestehende und die neue B 180 in einer Geraden. Der Kreuzungswinkel beträgt 100 gon.

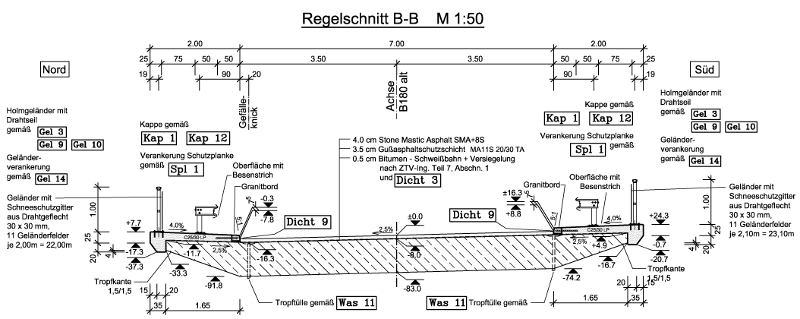

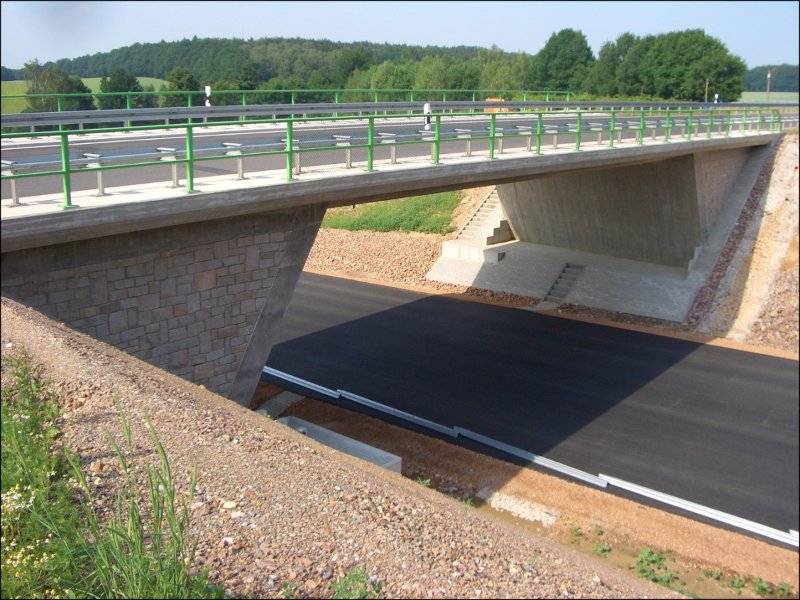

Der Überbau der Stahlbetonrahmenbrücke mit Schrägstielen ist als schlaff bewehrter Plattenquerschnitt mit einer Konstruktionshöhe von 0,75 m ausgebildet.

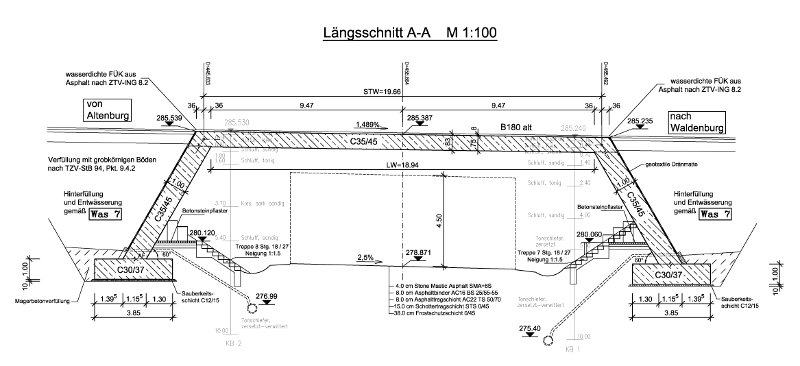

Die Plattenbreite an der Unterseite beträgt 7 m, die Breite zwischen den Geländern 10,5 m, die Stützweite 19,7 m und die Brückenfläche 206,40 m².

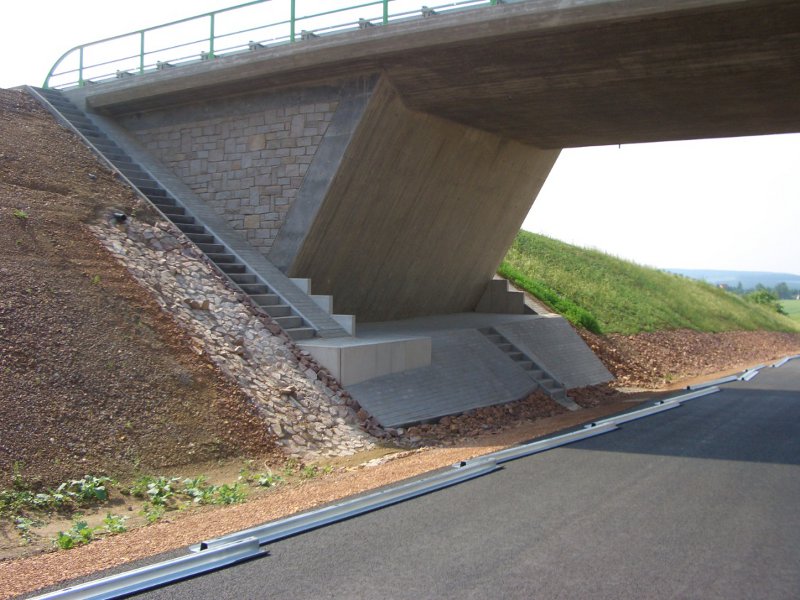

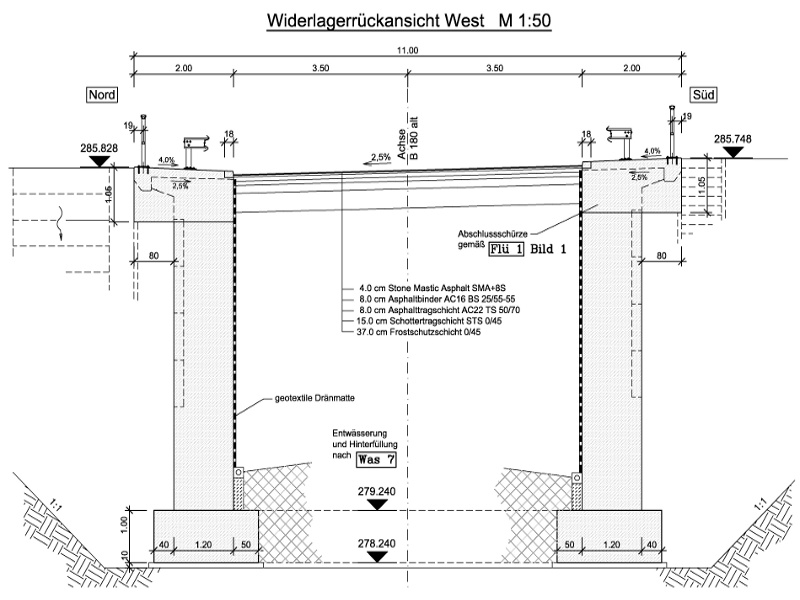

Beidseitig des Überbaus sind Kragarme mit einer Länge von 1,65 m angeordnet. Die kastenförmigen Widerlager sind flach gegründet. Der lichte Abstand der Widerlager beträgt ≥ 18,94 m. Die Widerlagerwände sind als Schrägstielscheiben mit einer Neigung von 60° ausgeführt. In Teilbereichen sind die Flügel mit Granit verblendet.

An den Überbauten sind Fahrbahnübergange aus Asphalt nach ZTV-ING (Teil 8, Abschnitt 2) angeordnet.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
