Beschreibung

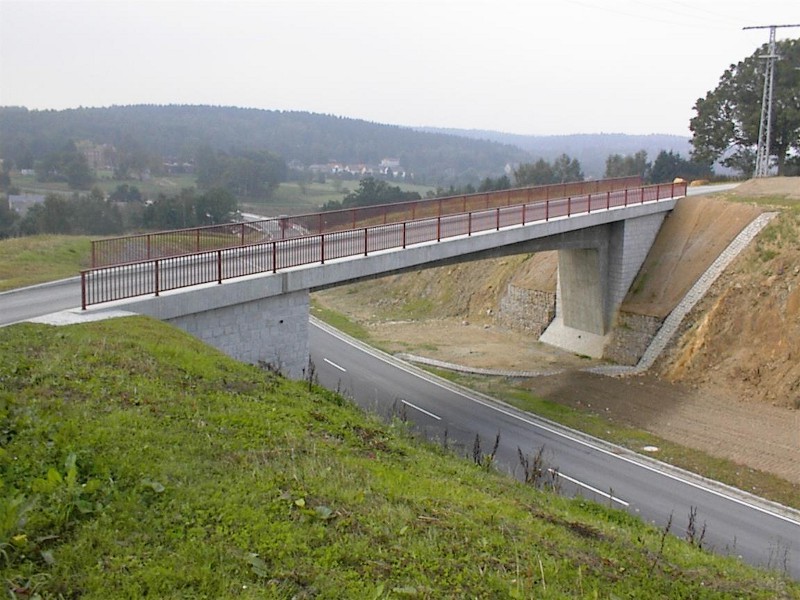

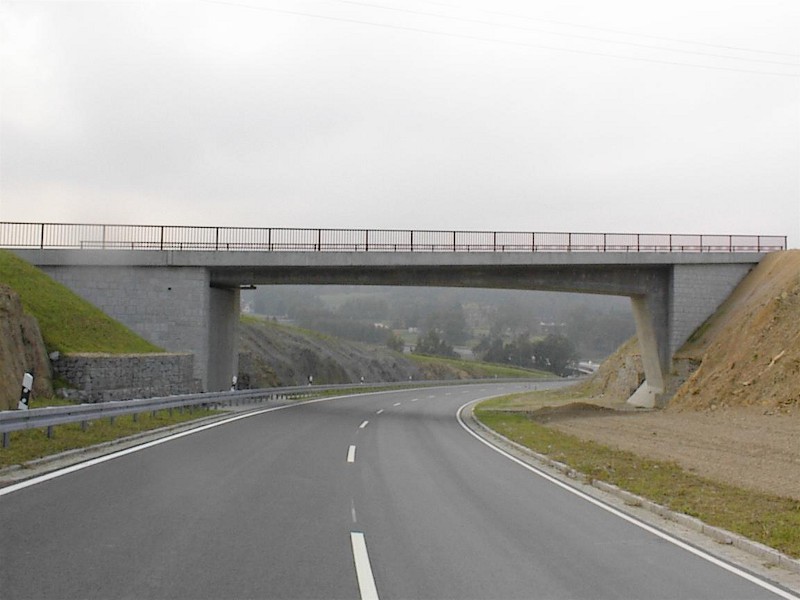

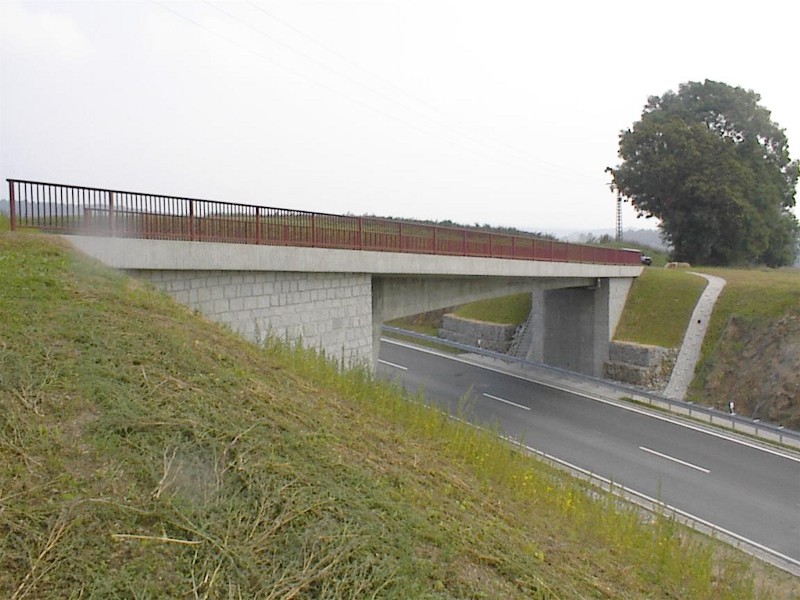

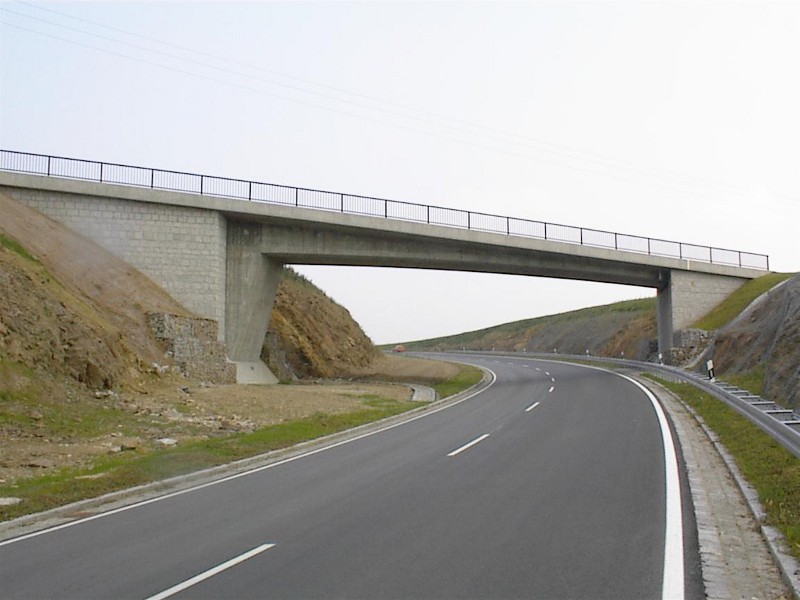

Im Zuge der Ortsumgehung Bad Brambach der B 92 wurde die Brücke (Bauwerk 4) neu errichtet.

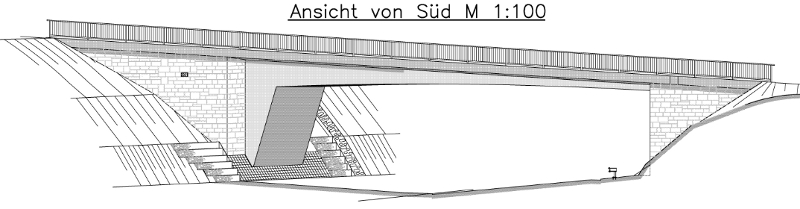

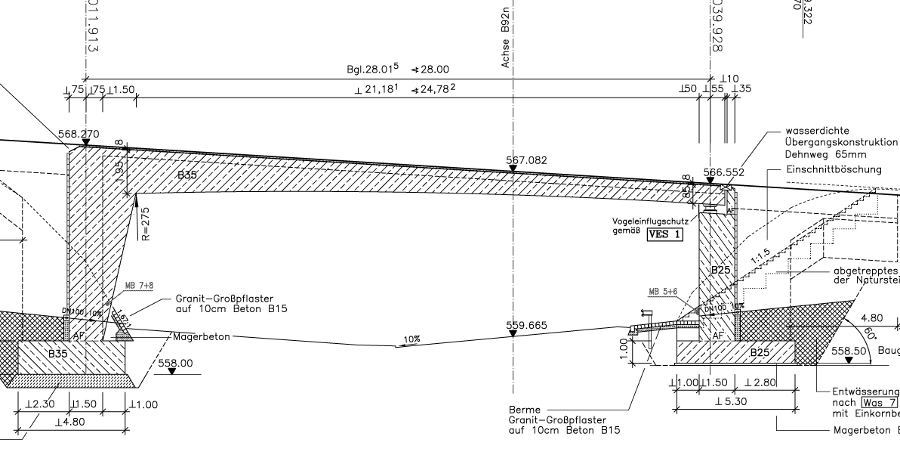

Die Überführung der Fleißner Straße wurde mit einem einseitig eingespannten Plattenbalken mit variabler Konstruktionshöhe von 85 bis 195 cm hergestellt. Der Überbau ist in Längsrichtung beschränkt vorgespannt.

Die Brückenachse verläuft im Grundriss im Bauwerksbereich mit einem Radius R=500 m. Der Kreuzungswinkel beträgt 65,25 gon.

Die Bauwerkslänge zwischen den Auflagern beträgt ca. 28 m. Das Bauwerk erhält an der eingespannten Seite eine Voute. Die Konstruktionsunterkante des Überbaues ist mit R=275 m gekrümmt. Der 3,8 m breite Plattenbalken besitzt beidseits Kragarme mit einer Breite von 1 m.

Beide Widerlager sind als kastenförmige Widerlager mit Flügelwänden ausgeführt. Die Lagerung erfolgt am Widerlager Achse 20 auf zwei allseits beweglichen Elastomerlagern.

Das Bauwerk wird mit einer Flachgründung im schwach verwitterten Fels gegründet.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
