Beschreibung

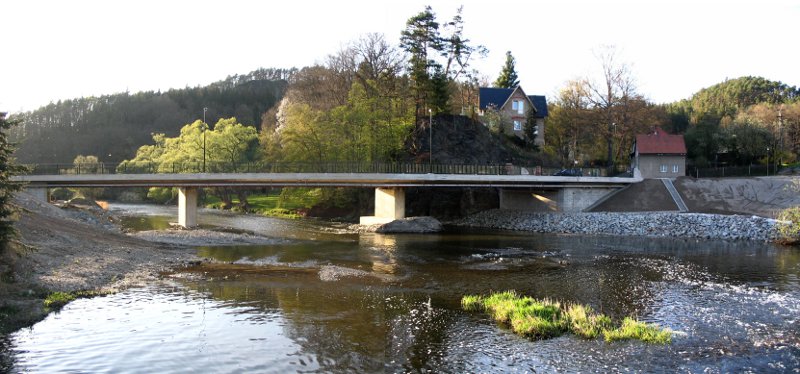

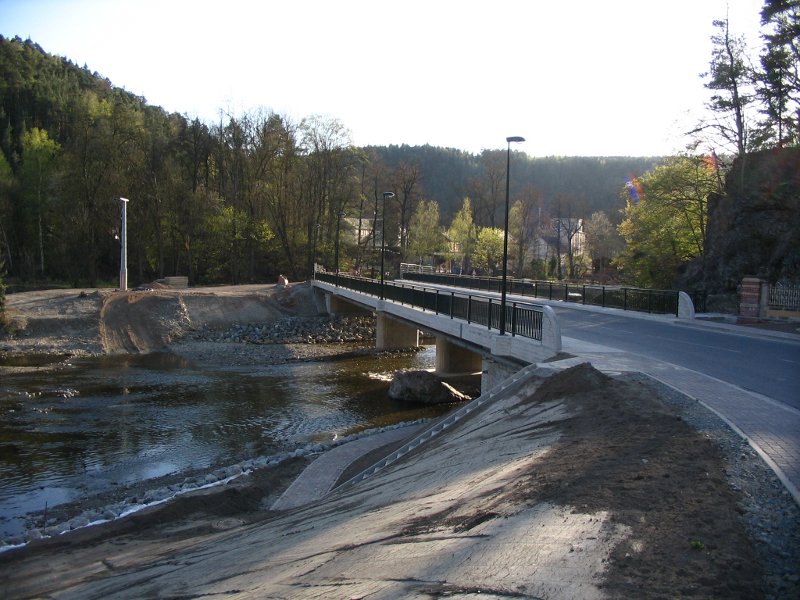

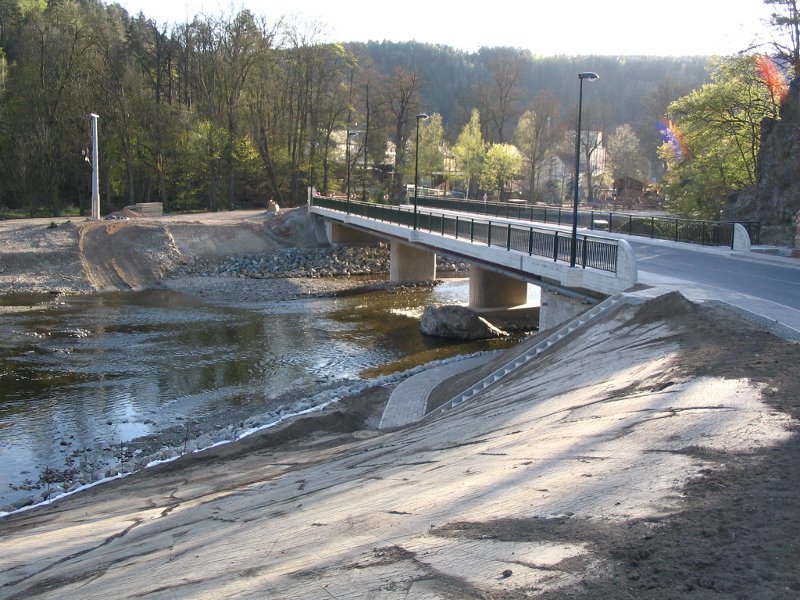

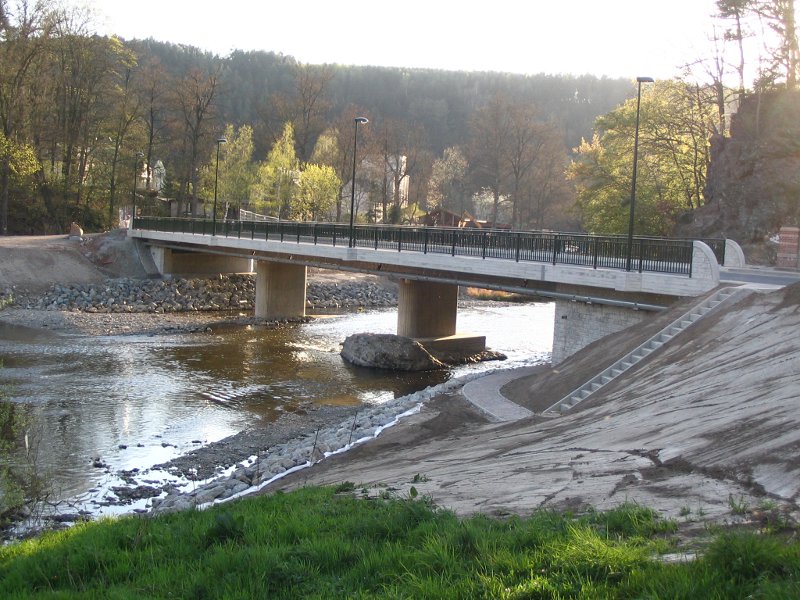

Bei dem Bauwerk handelt es sich um den Neubau der Brücke über die Weiße Elster im Zuge des Ausbaues der L 1085 Ortsdurchfahrt Neumühle.

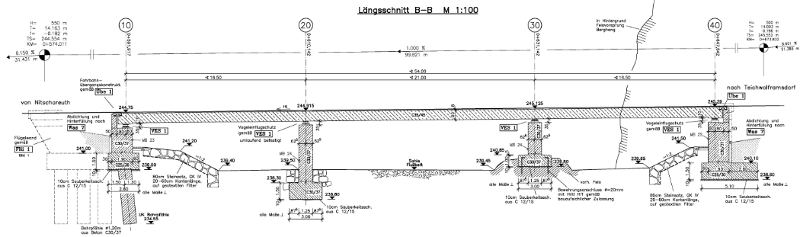

Der Überbau ist als durchlaufende Spannbetonplatte über 3 Felder ausgeführt. Die Spannweite, in Brückenachse gemessen, beträgt 54 m. Die Einzelstützweiten ergeben sich zu 16,5 m, 21 m und 16,5 m bei einer Konstruktionshöhe von 90 cm.

Der Überbau ist als längs beschränkt vorgespannte Durchlaufplatte (Schiefwinkligkeit von 72,49 gon) aus Beton C35/45 mit Spannstahl St 1570/1770 und Betonstahl BSt 500 S hergestellt.

Die Plattenbreite an der Unterseite beträgt 4 m. Die Platte wird auf 25 cm zu den Kragarmen angevoutet. Diese haben Längen von 2,15 m bzw. 3,15 m.

Das Bauwerk ist am Widerlager Achse 10 auf Bohrpfählen gegründet. Der Überbau wird von Elastomerlagern gestützt.

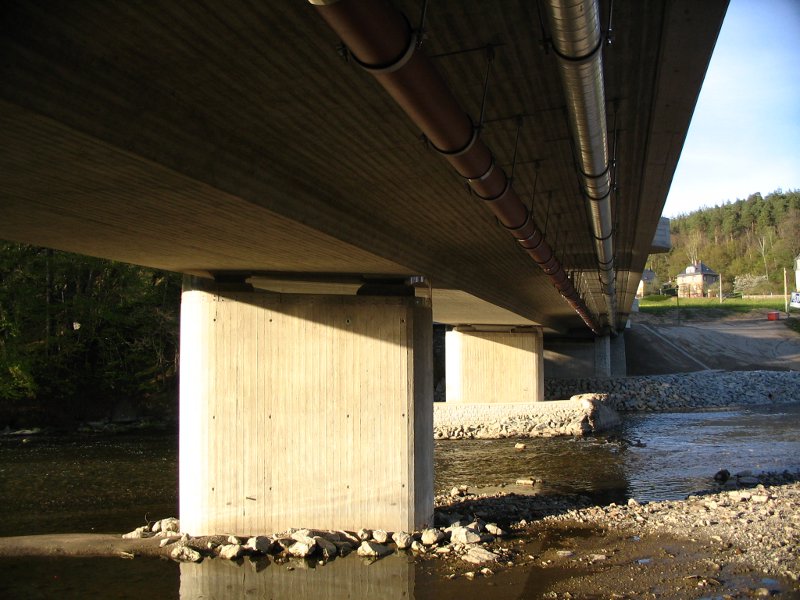

An beiden Brückenenden sind Übergangskonstruktionen nach Richtzeichnung angeordnet. Die Strompfeiler haben einen rechteckigen Grundriss mit kreisförmigem Abschluss.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
