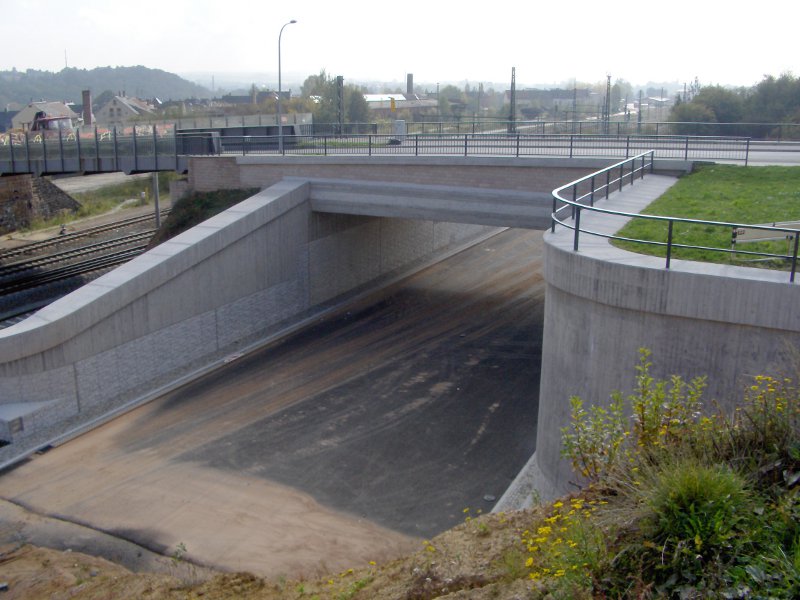

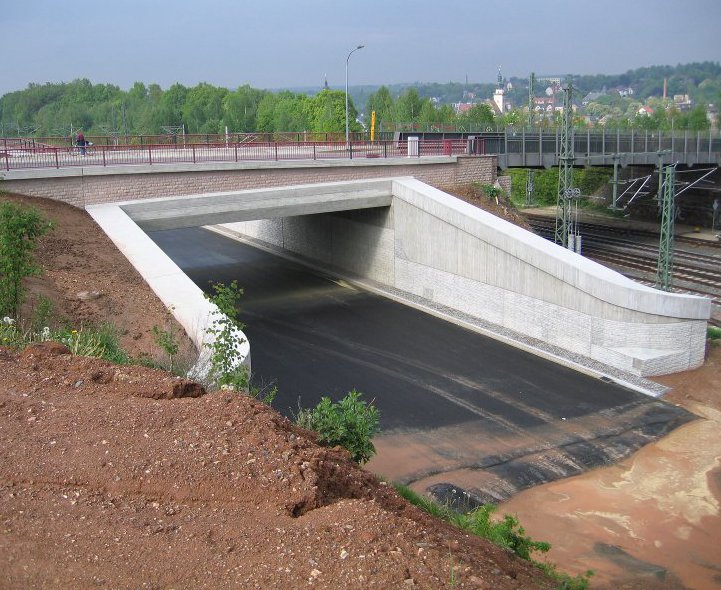

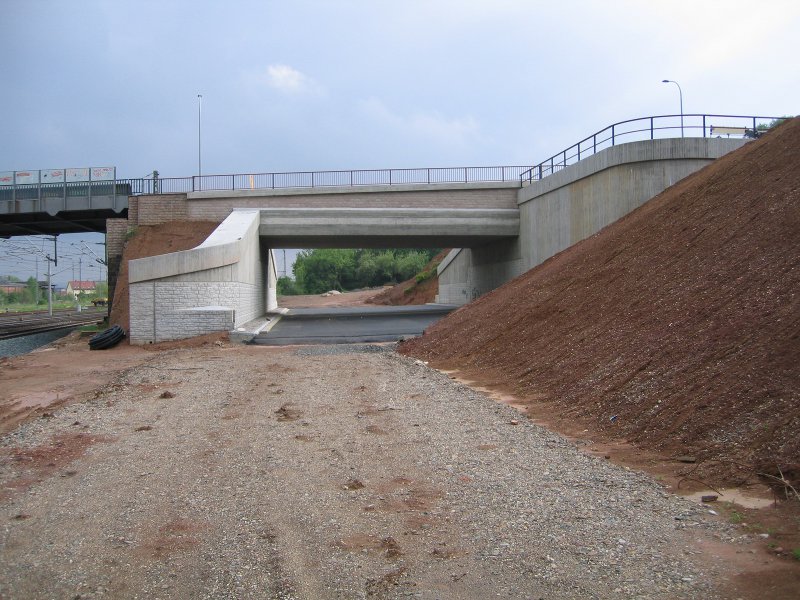

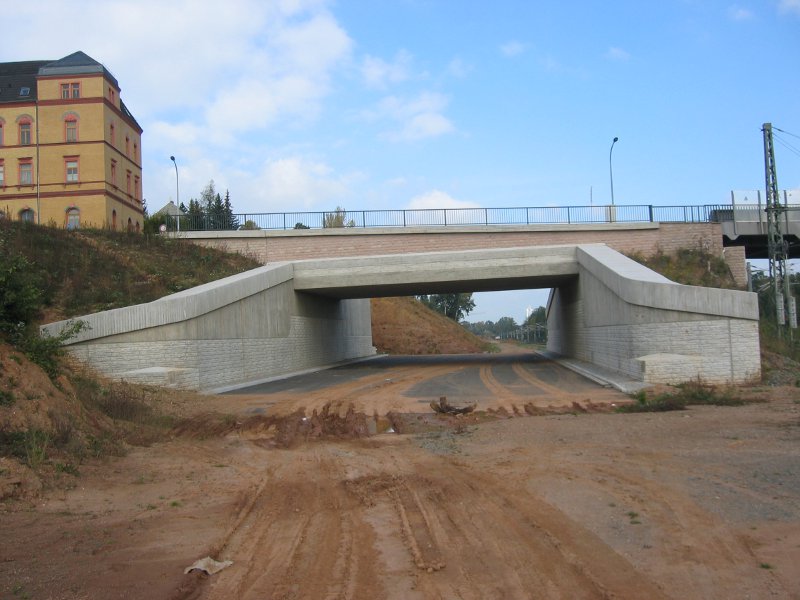

Im Rahmen der Verlegung der S 289 in Werdau wurde ein Brückenbauwerk errichtet.
In der Ausführung wurde ein einfeldriges, unten offenes und überschüttetes Rahmentragwerk mit biegesteifen Ecken gewählt.

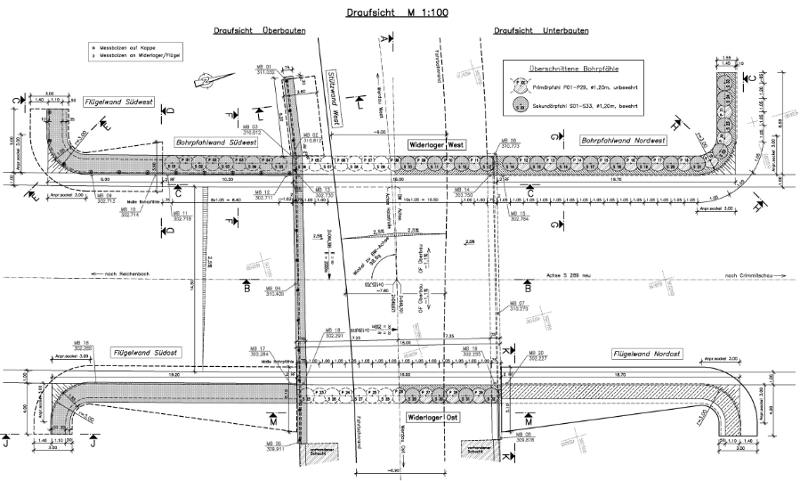

Die Gründung erfolgte als überschnittene Bohrpfahlwand auf Großbohrpfählen mit einem Durchmesser von 1,2 m.
Der Überbau besitzt eine Länge von 19,4 m und ist als schlaff bewehrte Stahlbetonplatte konzipiert.
Die Stützweite beträgt 18,2 m. Der Kreuzungswinkel beträgt 98,8 gon.
Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
